THS3000 手持式示波器

重量很輕的 THS3000 手持式示波器系列具有四個隔離通道和最長 7 小時電池壽命，可讓您在工作臺或者現場安全地進行浮動和差分測量。現在您可以用泰克提供的性能安全且經濟地應對困難環境。

特性和優點

關鍵性能指標

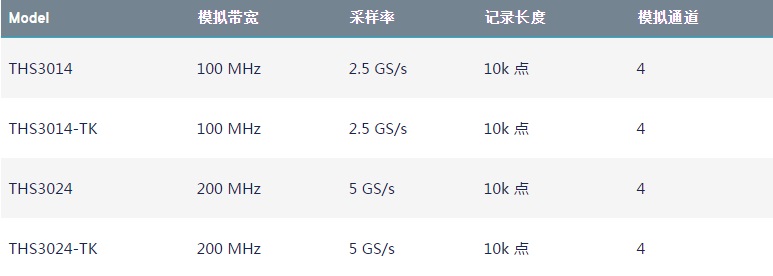

• 100 MHz 或 200 MHz 帶寬型號
• 高達 5 GS/s 的最大采樣率，200 ps 分辨率
• 4 條完全隔離的浮動通道
• 600 VRMS CAT III、1000 VRMS CAT II 等級輸入（BNC 到接地）

測量和分析

• 21 種自動測量
• 波形數學運算和 FFT 頻譜分析
• 電壓、時間、頻率和功率光標測量

應用功能

• TrendPlot? 記錄測量數據
• 波形通過/不通過極限測試
• 100 屏自動顯示屏記錄器

易用性

• 6 英寸（153 毫米）明亮的彩色顯示器
• 支持 USB 設備端口和主控端口
• 電池可連續工作 7 小時

應用

• 嵌入式模擬和數字設計
• 電源設備、電源電子和電源設計
• 汽車和航空設計及維護
• 工業設備設計和安裝
• 現場測試和服務

便于攜帶，處理挑戰性環境

4 條隔離輸入通道，簡便地處理任何類型的混合信號輸入。

THS3000 系列手持示波器重量輕，擁有 4 條隔離通道，電池可連續工作長達 7 小時，能夠安全地在平臺或在現場進行浮動測量或差分測量?，F(xiàn)在，泰克提供的優異性能可以安全經濟地處理各種棘手環境，不負眾望。

準確地測量信號

THS3000 系列手持示波器具有高達 200 MHz 的帶寬、4 條通道和最高 5 GS/s 的最大采樣率，在這樣一臺便攜式儀器中提供如此高的帶寬和采樣率，沒有任何其它示波器能夠望其項背。THS3000 系列手持示波器每條通道提供了 10000 點的記錄長度，能夠以更高的采樣率捕獲更多的信號信息，清楚地查看信號細節。對必須測量在長時間內變化的低速信號的應用，THS3000 系列提供了滾動模式，把記錄長度擴展到 30000 點信號信息。

安全地進行浮動測量和差分測量

隔離通道技術支持 1000 VRMS 的最大浮動電壓。

在電源電子、電源半導體和其他電子應用領域進行準確安全的測量，在信號參考浮動或沒有參考接地時可能極具挑戰性。如果信號覆蓋從低壓到高壓 (kV) 范圍，或必須使用可能產生地面環路的探測技術，問題就變得非常復雜。

為實現浮動測量， THS3000 系列手持式示波器在結構上不同于其它大多數示波器。其所有輸入通道都與主機箱隔離，通道之間也相互隔離。此外，電源適配器和 USB 接口完全隔離，確保安全測量，消除無意中接地或意外短路的風險。在配置適當?shù)奶筋^時，可以確保迅速、安全、準確地進行測量。

輸入信號和浮動電壓最大安全等級。

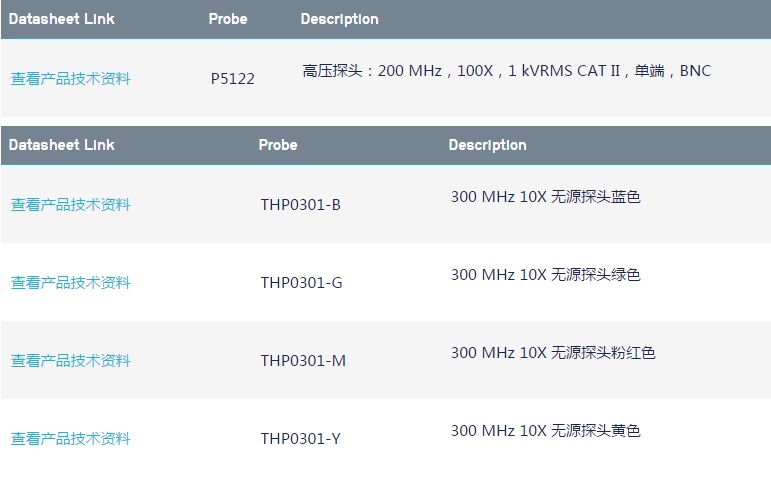

選擇適當?shù)奶筋^

*1 無源探頭參考引線沒有衰減，因此任何工作電壓或過壓瞬態信號都會直接傳送到示波器參考點上。因此，無源探頭參考浮動等級永遠不會超過示波器參考浮動等級。

快速分析被測器件

THS3000 手持式示波器系列帶有多種分析工具，幫助您驗證被測器件運行情況，迅速識別問題。運用波形數學運算，可以添加、減、乘任何信號，考察瞬態功率或觀察增益?？墒褂么怪惫鈽?biāo)和水平光標觀察波形上的特定點，準確地測量電壓、電流、時間或頻率。通過 21 種自動測量功能，您可以迅速準確地進行常見測量。內置快速傅立葉變換 (FFT) 功能可以觀察信號頻譜，揭示信號干擾、串?dāng)_或開關噪聲。

使用 TrendPlot? 查找間歇性問題

使用測量光標或目視分析測量數據和記錄。

間歇性問題可能是由定時誤差、溫度變化、環境影響引起的，也可能是由連線或連接器中斷而引起的。TrendPlot? 功能繪制測量期間的最小值和最大值，幫助您找到這些問題。您可以選擇最多 4 個測量，繪制任意或全部四個輸入的電壓、電流、頻率、時間和相位的任意組合，所有這些數據都帶有時間捕獲信息。

自動捕獲和記錄 100 個顯示屏的數據

THS3000 系列示波器，迅速簡便地播放捕獲的數據。

捕獲隨機信號或變化信號通常會非常困難。THS3000 系列可以連續捕獲 100 個顯示屏，大大簡化了任何類型的波形數據記錄工作。每個捕獲的屏幕都包括多條通道和數學運算波形，每個波形都有自己的時間標記。通過選擇限定觸發條件，還可以把數據捕獲訂制到特定事件?？梢宰詣又夭ニ胁东@的屏幕或選擇的屏幕，迅速簡便地播放數據。

波形極限測試

用戶自定義極限測試可以簡便地識別隨機異常波形。

THS3000 系列可以自動監測信號，判斷輸入波形是否位于預先定義的界限范圍內，輸出測試通過或失敗結果。用戶可以選擇測試一條或所有輸入通道，自動記錄測試通過或失敗數據?？梢允褂弥胤拍Ｊ胶啽愕貜?fù)核數據，也可以把數據存儲到外部 USB 存儲設備中。

完整的電源測量解決方案

電壓波形乘以電流波形，簡便地計算瞬時功率。

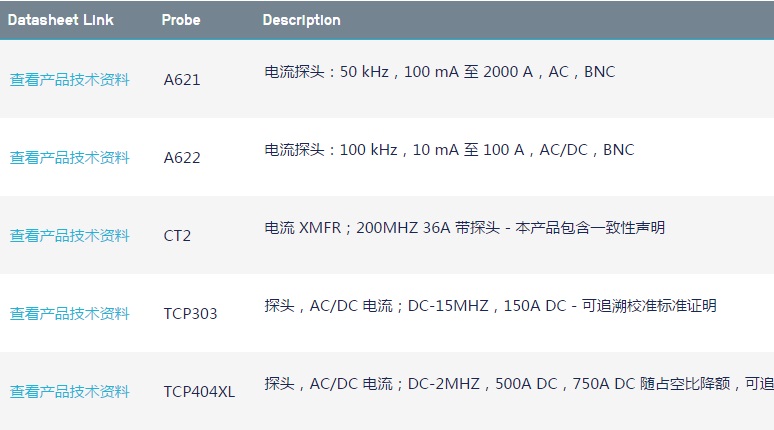

為在馬達驅動器、電源轉換器/逆電器和電源半導體器件上執行電源測量，THS3000 系列配備了相應的工具，處理最常見的測量。對基本調試，可以結合使用隔離的輸入通道與各種電壓探頭和電流探頭。每條輸入通道可以配置成與探頭類型和衰減相匹配，確保正確的測量和光標讀數。四條通道可以簡便測量三相電，或同時捕獲數字控制信號和電源信號。

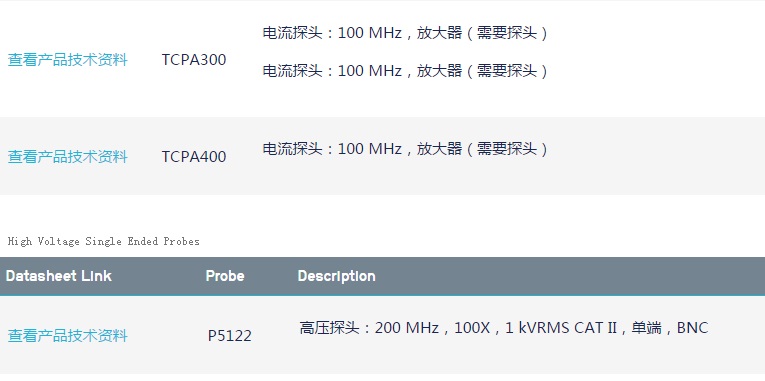

電源轉換電子器件測量通常要求擁有更高電壓等級的探頭。泰克提供了一種無源探頭，帶有專為進行浮動測量設計的絕緣系統。標配 THP0301-X 可以測量高達 849 Vp-p (300 VRMS) 的電源。選配 P5122 探頭在 THS3000 系列結合使用時，適合在 II 類環境中測量 1000 VRMS 器件，相對于接地的最大浮動電壓可以高達 600 VRMS。

專業設計，讓您的工作更輕松

直觀操作

THS3000 手持式示波器系列擁有前面板布局及直觀的用戶界面，儀器使用簡便，縮短了學習時間，提高了效率。對第一次設置或經常改變連接點的情況，THS3000 系列提供了單鍵自動設置和自動量程功能，可以自動設置觸發系統，調節垂直和/或水平示波器設置。

簡便易用

明亮的彩色顯示器可以簡便地觀察正在測量的信號。每個波形都帶有顏色編碼，對應輸入探頭連接器、前面板選擇裝置按鈕及兩端帶顏色的各只探頭的顏色。通過在設置過程中實現顏色匹配，可以保證用戶能夠簡便地識別波形。

為幫助用戶完成設置，它以 11 種用戶可以選擇的語言提供了用戶信息，包括英語、法語、德語、西班牙語、葡萄牙語、意大利語、日語、簡體中文、繁體中文、韓語和俄語。

靈活地傳送數據

泰克 OpenChoice® 桌面軟件擴展儀器功能。


標配 USB 端口，方便數據存儲、數據傳送和儀器控制。

THS3000 系列示波器在側面板上標配一個 USB 主控端口和一個 USB 迷你端口，可以迅速簡便地把儀器設置、屏幕圖和波形數據保存到 U 盤上，或把數據直接傳送到 PC 上。THS3000 系列標配泰克 OpenChoice® 桌面軟件，可以把新的 THS3000 系列示波器集成到現有的測量系統中，利用數據采集、測量分析和文件管理擴展功能。

用途廣泛，便于攜帶，在您需要的地方工作

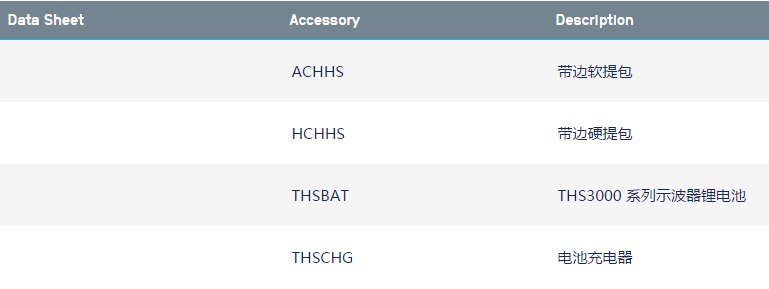

選配旅行工具箱 (TK) 版本包括一個硬面手提箱，用來存儲儀器、附件及筆記本電腦。

THS3000 手持式示波器系列電池可連續工作 7 個小時，重僅 4.8 磅（2.2 公斤），提供了最優異的便攜能力。現在，實驗室中測量的數據可以方便地與現場測量的數據關聯起來，這一切都在一臺儀器上完成。THS3000 系列滿足 IP41 等級標配，堅固耐用，可以從實驗室?guī)У焦I(yè)環境和現場環境中。選配的旅行工具箱帶有硬面手提箱和實用附件，可以安全方便地在路上攜帶 THS3000 系列。從實驗室到現場，THS3000 手持式示波器系列為您提供了一臺多功能高性能儀器，可以用于各種工作環境。

您可以依賴的性能

除行業領先的服務和支持外，每臺 THS3000 系列示波器都標配三年保修，并帶有可溯源校準標配證明。
